Pasaulyje vis didėjant sulankstomų išmaniųjų telefonų siuntoms,Fold serijos LCD ekranaitapo vienu techniškai reikliausių buitinės elektronikos antrinės rinkos segmentų. Skirtingai nuo standartinių tradicinių plokščiaekranių ekranų procesų, lankstūs ekranai kelia unikalių fizinės struktūros, elektrinių charakteristikų ir gedimo režimų iššūkių, todėl reikia specialių bandymų, klasifikavimo ir atnaujinimo galimybių.
IDC duomenimis, 2025 m. pasaulinė sulankstomų išmaniųjų telefonų siunta viršijo 22 milijonus vienetų, o bendra įdiegta daugiau nei 50 milijonų vienetų. „Samsung“ užima maždaug 65 % šios rinkos, todėl „Fold“ serija yra didžiausias „Fold“ serijos LCD ekranų remonto poreikis. Pramonės tyrimai rodo, kad per 12 mėnesių naudojant sulankstomus įrenginius su ekranu susijusių gedimų dažnis yra 7–9 %, o tai žymiai didesnis nei 3–5 % tradicinių pavyzdinių juostos tipo telefonų. Lanksčiojo kabelio lūžiai lankstaus ploto srityje, lankstaus pagrindo atsisluoksniavimas ir lietimo jutiklio gedimas yra trys pagrindiniai gedimo būdai. Oficialios naujų sulankstomų ekranų rinkinių keitimo išlaidos paprastai svyruoja nuo 200 iki 400, o laukimo laikas yra 5–10 darbo dienų. Ši realybė paspartino profesionalių „Fold“ serijos LCD ekranų atkūrimo ir atnaujinimo kanalų brendimą.
Šioje lentelėje pateikti modelių identifikatoriai ir pagrindinės techninės specifikacijos sulankstomos serijos LCD ekranams, kuriuos šiuo metu galima įsigyti antrinėje rinkoje:
| Produkto modelis | Suderinamas įrenginys | Skydelio tipas | Pagrindinis ekrano dydis | Rezoliucija | Atnaujinimo dažnis | Vairuotojo IC |
|---|---|---|---|---|---|---|
| Sulenkite 6 LCD | Galaxy Z Fold6 | Dinaminis AMOLED 2X | 7,6 colio | 2160 × 1856 | 120 Hz | S6SY761X |
| Sulenkite 5 LCD | Galaxy Z Fold5 | Dinaminis AMOLED 2X | 7,6 colio | 2176 × 1812 | 120 Hz | S6SY761 |
| Sulenkite 4 LCD | Galaxy Z Fold4 | Dinaminis AMOLED 2X | 7,6 colio | 2176 × 1812 | 120 Hz | S6SY760 |
| Sulenkite 3 LCD | Galaxy Z Fold3 | Dinaminis AMOLED | 7,6 colio | 2208 × 1768 | 120 Hz | S6SY759 |
| Sulenkite 2 LCD | Galaxy Z Fold2 | Dinaminis AMOLED | 7,4" | 2213 × 1689 | 120 Hz | S6SY758 |
| Sulenkite LCD | „Galaxy Fold“ (1 karta) | Dinaminis AMOLED | 7,3 colio | 2152 × 1536 | 60 Hz | S6SY757 |
Suderinamumo pastaba:Jungčių kontaktai ir lankstaus kabelio priskyrimas skirtingoms kartoms skiriasi. Kelių kartų pakeitimas nepalaikomas.
Žvelgiant iš inžinerijos perspektyvos, gedimaiFold serijos LCD ekranaivadovaukitės identifikuojamais fiziniais modeliais, o ne atsitiktiniu pasiskirstymu.
Vyrių srities metalo pėdsakų nuovargio lūžis
Daugiasluoksniai metaliniai pėdsakai (duomenų linijos, nuskaitymo linijos, maitinimo linijos) po lanksčiu OLED skydeliu patiria ciklinį lenkimo įtempį pakartotinio lankstymo metu. Laboratoriniai duomenys rodo, kad nors „Samsung“ šiuos ekranus sulenkia 200 000, o naudojant realiai naudojant vyrių tolerancijas ir dulkių patekimą, kai kuriuose pavyzdžiuose po 80 000–100 000 ciklų atsiranda mikro įtrūkimų. Elektrinis bandymas atskleidžia vieną ar daugiau vertikalių linijų (ryškių arba tamsių), rodančių atvirą arba trumpąjį jungimą. Šis gedimo tipas gali būti pašalintas naudojant tikslią sujungimo įrangą, nustatant lūžių taškus 100 kartų padidinus ir atkuriant elektros jungtis naudojant anizotropinę laidžią plėvelę (ACF) su termokompresiniu ryšiu.
Lankstus substrato atsisluoksniavimas, dėl kurio prarandamas prisilietimas
Sulenkiamų ekranų jutiklinio sluoksnio sluoksnyje paprastai naudojamos sidabrinės nanovielės arba metalinės tinklelio medžiagos, padengtos lanksčiu poliimido pagrindu. Dėl ilgo lankstymo pagrindo ir dengiamojo stiklo optinio lipniojo sluoksnio gali atsirasti vietinis atsiskyrimas, dėl ko gali nutrūkti prisilietimo signalas. Tipiškas simptomas yra 2–3 cm pločio juosta per ekrano vidurį ir nereaguoja į prisilietimą. Tam reikalingas švarios patalpos aplinkos valymas ir pakartotinis laminavimas naudojant didelio pralaidumo optinius klijus su vakuuminio sujungimo įranga. Mažiau nei 12–15 % remonto įmonių gali nuolat išspręsti šią problemą.
Pilnas tvarkyklės IC arba lankstaus kabelio gedimas
Kai kurie „Fold“ serijos LCD ekranai atrodo fiziškai nepažeisti, bet nerodo jokios išvesties. Gedimų izoliavimo bandymas paprastai nustato arba sugedusią tvarkyklės IC, arba nutrūkusį ilgą lanksčią laidą, einantį per vyrių sritį, o tai yra mechaninė silpnoji signalo kelio vieta. Nustačius sugedusį segmentą naudojant diagnostikos plokštes, galima pakeisti lanksčią kabelį arba pakeisti tvarkyklės IC. Šio tipo remonto kaina yra mažiausia iš trijų pagrindinių gedimų kategorijų, o sėkmės rodikliai viršija 85%.
Penkių lygių vertinimo standartas
Profesionalios atkūrimo operacijos sukūrė patobulintą klasifikavimo sistemą sulankstomos serijos LCD ekranams apdoroti:
| Įvertinimas | Apibrėžimas | Elektros bandymo standartas | Nusiteikimo kelias |
|---|---|---|---|
| A | Pilnai veikiantis geras agregatas | Prisilietimo nuokrypis <1,5 mm visame plote, ryškumo tolygumas >85%, ekrano defektų nėra | Tiesioginė recirkuliacija |
| B | Nedidelis kosmetinis defektas | Leidžiamas visas funkcionalumas, nedideli poliarizatoriaus įbrėžimai arba rėmo susidėvėjimas | Išvalytas, sumažintas tiražas |
| C | Pataisomas funkcinis gedimas | Lankstumo lūžis, IC gedimas arba tvarkyklės plokštės anomalija, tačiau skydelis ir liečiamasis sluoksnis nepažeisti | Įjunkite klijavimo/reliminavimo procesą |
| D | Nepataisomas funkcinis gedimas | Skysčio nutekėjimas skydelyje, OLED perdegimas arba fizinis pagrindo lūžis | Išmontuokite komponentų lygio dalis |
| E | Užbaigti 报废 | Dėl kelių sluoksnių struktūros pažeidimo | Medžiagos atkūrimas |
Pramonės duomenys iš faktinių atkūrimo procesų rodo, kad tarp surinktų sulankstomų serijų LCD ekranų A ir B klasės kartu sudaro 18–22%, C klasės – 35–40%, o likusią dalį sudaro D ir E klasės. Daugiau nei pusėje sugedusių ekranų yra pakartotinio naudojimo arba komponentų atkūrimo vertė, žymiai didesnė nei tradicinių plokščių LCD ekranų pakartotinio naudojimo rodiklis, kuris yra maždaug 30 %.
Norint tiksliai klasifikuoti „Fold“ serijos LCD ekranus, reikalinga speciali bandymo įrangos matrica:
| Bandymo kategorija | Įranga | Pagrindinės specifikacijos | Bandomieji elementai |
|---|---|---|---|
| Elektros | Ekrano testeris | MIPI protokolo palaikymas, reguliuojamas 3.3V-5.5V | Pilkos spalvos, vientisos spalvos, gradiento raštai |
| Elektros | Palieskite Bandymo lentą | 126 taškų matricos nuskaitymas, ±0,5 mm tikslumas | Negyvos zonos aptikimas, dreifo matavimas |
| Elektros | Senėjimo stovas | 72 valandos, 25°C-45°C ciklas | Paslėptų gedimų patikrinimas |
| Optinis | Šviesos perdavimo lentelė | Reguliuojamas 5000-8000 liuksų | Skysčio nutekėjimas, suspaudimo pažeidimai, poliarizatoriaus burbuliukai |
| Optinis | Raukšlių gylio matuoklis | Lazerinis poslinkio jutiklis, ±0,01 mm tikslumas | Fizinis raukšlių gylio matavimas |
| Vizualinis | Mikroskopas | 100-200 kartų padidinimas | Auksinio piršto oksidacija, mikro įtrūkimai |
| Patikimumas | Temperatūros / drėgmės kamera | 60°C / 90% RH | Stabilumo patvirtinimas po remonto |
| Patikimumas | Sulenkimo testeris | 15-20 ciklų/min., programuojamas kampas | Lenkimo trukmės atranka |
Atkurtų „Samsung Fold“ serijos ekranų analizė atskleidžia skirtingą gedimo režimų pasiskirstymą tarp kartų:
| Ekrano modelis | Lankstus lūžis | Palieskite Delaminacija | IC/Flex kabelis | Kita | Bendras remonto rodiklis |
|---|---|---|---|---|---|
| Sulenkite 6 LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| Sulenkite 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Sulenkite 4 LCD | 46 % | 15 % | 21 % | 18 % | 68 % |
| Sulenkite 3 LCD | 52 % | 12 % | 19 % | 17 % | 71 % |
| Sulenkite 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Sulenkite LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Naujesnės kartos „Fold 6“ ir „Fold 5“ rodo šiek tiek patobulintą lankstaus kabelio dizainą su mažesniu lūžimo lygiu, palyginti su „Fold 3“. Pirmosios kartos sulankstytų ekranų tvarkyklės IC gedimų dažnis yra didesnis, tačiau paprastai juos lengviau taisyti, todėl bendras remonto galimybės yra didžiausios tarp visų kartų.
Toliau pateikiami orientaciniai „Fold“ serijos LCD ekranų kainų intervalai pagal B2B paskirstymo laipsnį (USD už vienetą, 2026 m. pirmojo ketvirčio rinkos duomenys):
| Ekrano modelis | A klasė | B klasė | C klasė (remontuota) | D klasė (dalys) |
|---|---|---|---|---|
| Sulenkite 6 LCD | 165–190 USD | 140-160 USD | 85–105 USD | 35-45 USD |
| Sulenkite 5 LCD | 110-130 USD | 90-110 USD | 55–70 USD | 25-35 USD |
| Sulenkite 4 LCD | 80-95 USD | 65-80 USD | 40-50 USD | 18-25 USD |
| Sulenkite 3 LCD | 55–65 USD | 45-55 USD | 30-38 USD | 12-18 USD |
| Sulenkite 2 LCD | 35-45 USD | 28-35 USD | 18-25 USD | 8-12 USD |
| Sulenkite LCD | 25-32 USD | 18-25 USD | 12-18 USD | 5-8 USD |
Kainos pastabos:A klasės įrenginiai tinka remonto kanalams, kuriems reikalinga aukščiausios kokybės kokybė. C klasės suremontuoti įrenginiai (po klijavimo arba poliarizatoriaus pakeitimas) siūlo visas funkcijas jautriems pirkėjams. D klasės dalyse yra lankstieji kabeliai, tvarkyklės IC ir poliarizatoriai, skirti remontuoti komponentų lygiu.

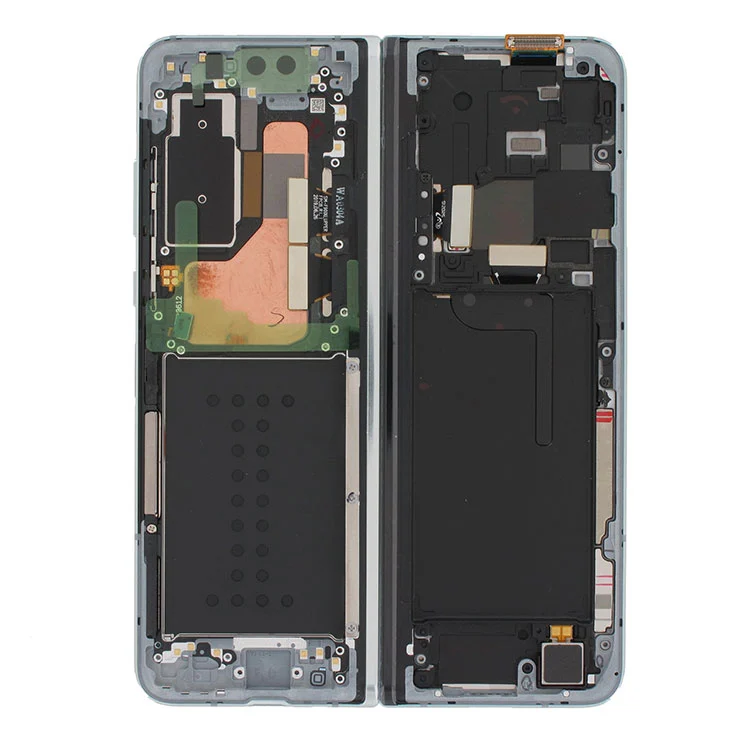

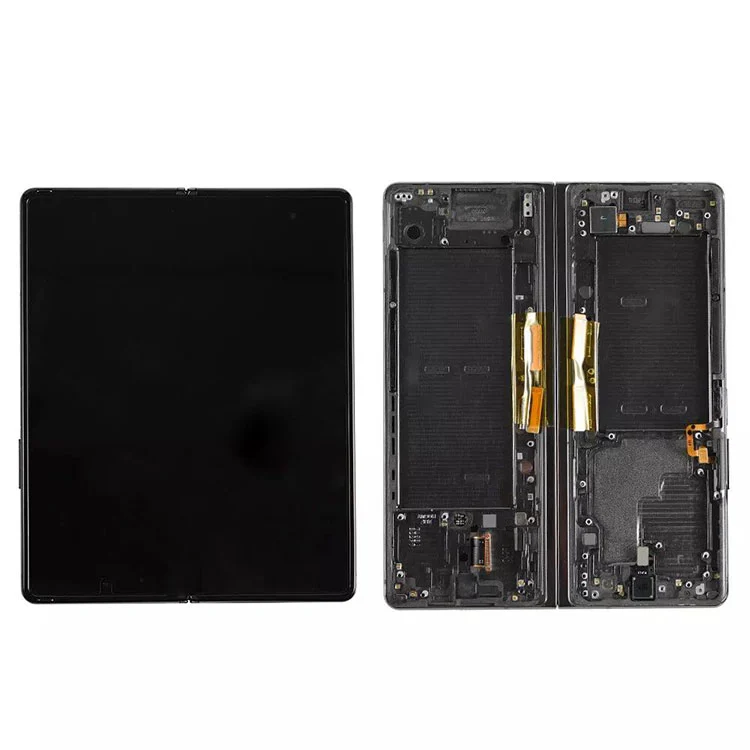

Visiems šešiemsFold serijos LCD ekranai(6 sulankstymas / 5 sulankstymas / 4 sulankstymas / 3 sulankstymas / 2 sulankstymas / sulankstomas skystųjų kristalų ekranas), yra visos kokybės stabilus tiekimas, įskaitant:
Visoms siuntoms atliekami ekrano bandymai, viso ploto jutiklinis nuskaitymas ir vizualinis įvertinimas su pateiktomis bandymų ataskaitomis.
